探針桿

探針桿是一個抓針的機構,尾端是固定在探針座上前端附有抓針機構, 探針桿硬體鋼性,配線及接頭在量測上的佔有極重要的角色標準的探針桿不附配線, 用一般的PVC配線可以可以量測電流mA譬如LED, LD, PD ,MEMS


電性考量有以下的選擇

量測低電流 Kelvin

漏電Leakage10fA

量測低電流 三軸線1.5M+三軸公

漏電Leakage100fA

量測低電流 同軸線1.5M+BNC公

漏電Leakage10pA

量測低電容

最小0.02pF

量測高速MHz~GHz

頻率100MHz~1GHz

量測高壓kV

最高10 kV

量測大電流A

最大50A















機構考量有以下的選擇

螺絲固定Screw:探針插口預設45度,長度12公分

  • 不帶配線(客戶準備 一般P V C配線)

  • 量測低電流 三軸線Triaxial   1.2M+三軸公       漏電Leakage100fA

  • 量測低電流 同軸線Coaxial  1.2M+BNC公     漏電Leakage10pA

彈簧固定Spring:探針插口預設45度,長度12公分

  • 不帶配線(客戶準備 一般P V C配線)

  • 量測低電流 三軸線Triaxial  1.2M+三軸公       漏電Leakage100fA

  • 量測低電流 同軸線Coaxial  1.2M+BNC 公    漏電Leakage10pA

插管固定Tubular:前端夾頭當探針插入時自動將探針固定, 探針抽取時也不需額外工具直接拔出來.

  • 量測低電流 三軸線Triaxial  1.2M+三軸公               漏電Leakage100fA

  • 量測低電流 同軸線Coaxial 1.2M+BNC 公            漏電Leakage10pA

低電流10fA低電容10fF Kelvin量測

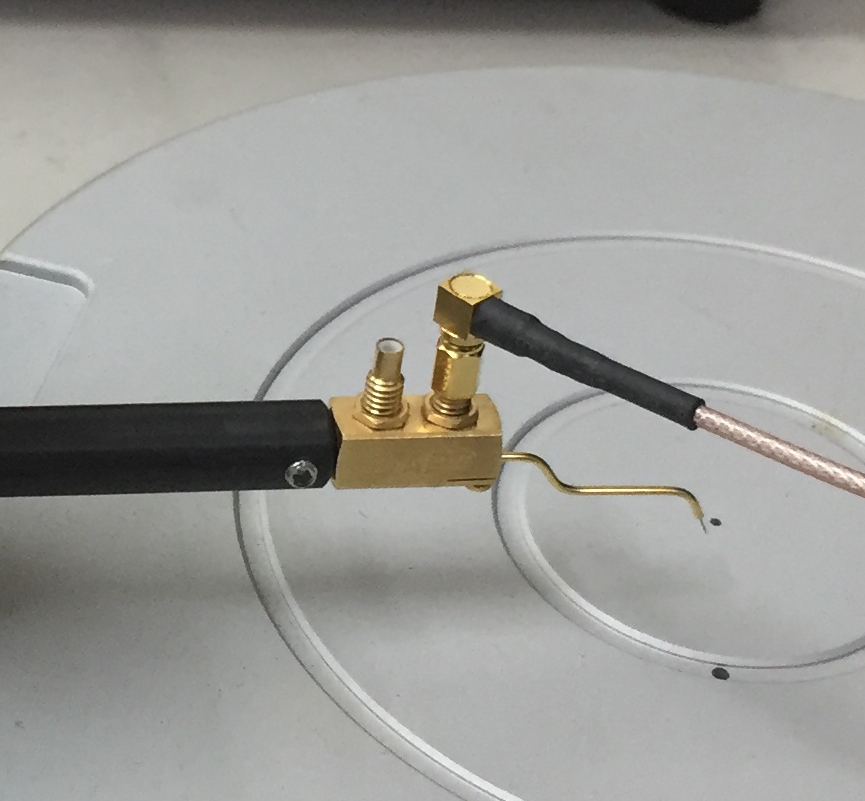

Kelvin Probe探針桿附有兩個SSMC 接頭,針尖50 ohm損壞的話可以只更換針尖, 針尖的直徑有1micron 40micron 100micron, 如果需要脈衝速度可以達到<10nS ,也可以依需求串接電阻或探針彼此之間的接地互相串接

  • TH-TU-T

    Spec: Tubular Type Tip Holder Triaxial cable terminated with BNC

  • TH-SP-T

    Spec: Spring Type Tip Holder Triaxial cable terminated with BNC

  • TH-SC-T

    Spec: Screw Type Tip Holder Triaxial cable terminated with BNC

  • TH-TU-C

    Spec: Tubular Type Tip Holder Coaxial cable terminated with BNC

  • TH-SP-C

    Spec: Spring Type Tip Holder Coaxial cable terminated with BNC

  • TH-SC-C

    Spec: Screw Type Tip Holder Coaxial cable terminated with BNC
