高頻探針頭 - RF Probes/High Frequency Probes

高頻探針頭PicoProbe® by GGB Industries

奕葉代理銷售高頻探針頭GGB產品 25年,擁有最完整的技術資料庫,原廠應用顧問的視訊會議諮詢,暢銷產品的庫存,產品的免費試用驗證以及產品的維修校正服務

Frequency: 18GHz ~1100GHz
Configuration---GSG,GS,SG
Tip Spacing---25u~1250u (Increment 25u)

Material: Tungsten, BeCu

除了高頻探針頭外,也提供南北向排針灌入直流信號,PGP PGPPGP PGPPGPPGP PPPPPPPPP等等,電容可以裝在針尖消除干擾而達到電特性最佳化. 同時也必須考慮匹配的電容及電阻.建議客戶先評估高頻探針頭的產品,再規劃自己的線路設計,這樣才不至於線路出來之後,而市場上找不到合用的高頻探針頭

客戶必須考慮的因素

  • 頻率有多高？

  • 針尖是怎樣的組合？GSG,GS,SG (或Dual two SS)

  • 針尖彼此的間距是多少?

  • 針尖的材質?BeCu or Tungsten

  • 需要內建導波管？

  • 需探針頭上同時灌入直流信號嗎?

  • 需要在南北向排針灌入直流信號嗎?PGP PGPPGP PGPPGPPGP PPPPPPPPP (也必須考慮匹配的電容及電阻)

  • 需要考慮高溫環境下嗎？

  • 需要考慮極低溫環境下嗎？

  • 需要考慮磁場環境下嗎？

GGB PicoProbe高頻產品系列參考如下

  • Model 10 (dc to 11 GHz )

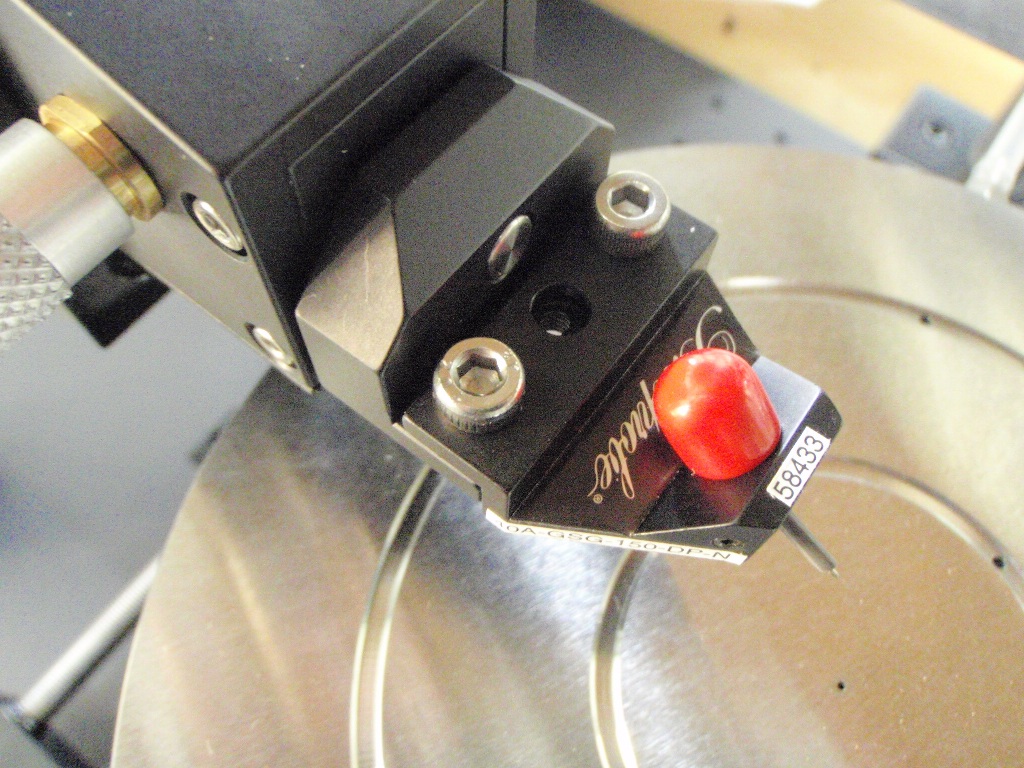

  • Model 40A (dc to 40 GHz / 2.9mm K connector input)

  • Dual / Differential Microwave Probe (two microwave probes on one positioner - 40A, 50A, 67A, or 110H)

  • Model 40M (ultra low loss - dc to 40 GHz)

  • Model 50A (dc to 50 GHz / 2.4 mm connector input)

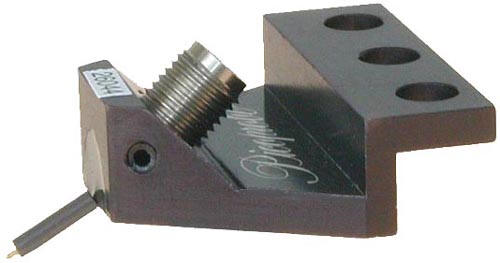

  • Model 67A (dc to 67 GHz / 1.85 mm V connector input)

  • Model 110H (dc to 110 GHz / 1.0 mm connector input)

  • Model 50 (33 - 50 GHz / WR-22 waveguide input)

  • Model 75 (50 to 75 GHz / WR-15 waveguide input)

  • Model 90 (60 to 90 GHz / WR-12 waveguide input)

  • Model 120 (75 to 110 GHz / WR-10 waveguide input)

  • Model 140(90 to 140 GHz / WR-8 waveguide input)

  • Model 170 (110 to 170 GHz / WR-6 waveguide input)

  • Model 220 (140 to 220 GHz / WR-5 waveguide input)

  • Calibration Substrates (for probe tip calibration - available in 9 standard models)

  • Differential Calibration Substrates (for two, three or four port probe tip calibrations )
