探針座


奕葉探針座也就是micropositioner或micromanipulator是利用機構的原理,將三個滑台XYZ軸組成,每個滑台利用旋鈕驅動螺桿而達到滑台的移動.操作者使用三個旋鈕將已經夾在探針座上探針針尖,先移動XY軸到達想要的目標. 用Z軸將針尖降落之後,繼續用Z軸將針尖滑行以達到適當的下壓應力,讓它能穩穩地固定在哪裡將元件的訊號送進送出.因為針尖是儀器跟元件的介面.而探針是固定在探針座上,所以探針座的好壞影響整體電信量測的結果站極重要的角色.

舉凡零件如滑軌,螺桿,螺帽等零件的加工技術要求甚高,此外三軸是堆疊組合的,組立技術也不容忽視,奕葉有一條龍的生產線才可以維持好的品質.



探針座為何要線性移動?



奕葉的探針座都是採取線性移動,針尖可以預估未來的軌跡方向.而非線性移動探針座,即使目標就在針尖的正前方,必須猜測針尖的移動方向,除了X軸旋鈕的移動外還必須隨時修正為Y軸的旋鈕. Z軸下針線性移動, X軸及Y軸也必須隨時備便修正.下針之後滑針的下壓應力與Z軸下降也呈現非線性關係下壓應力無法有效控制,因為這個接觸應力調整會影響到量測結果可靠性,再現性及耐久性.


探針座為何要無間隙移動


那個間隙是來自於螺桿跟螺帽之間的搭配留有多餘的空間,會造成旋鈕移動時針尖會有停滯的現象,如果一個軸有間隙,兩個軸時會再放大,三個軸時再繼續放大


這個間隙可以傳到針尖造成晃動,造成針尖的到儀器的傳遞訊號出現不穩定,會影響到量測結果可靠性,再現性及耐久性.

  1. 可靠性:讓儀器呈現穩定的信號,尤其在高速射頻量測(GHz), 敏感的有機薄膜、更小及非平面目標.
  2. 再現性:量測信號由儀器給的來源信號,在量測結果的再現性表現較佳。
  3. 耐久性: 長時間測量它不會有電信號斷路的狀況發生,而造成信號接觸時有時沒有的困擾.

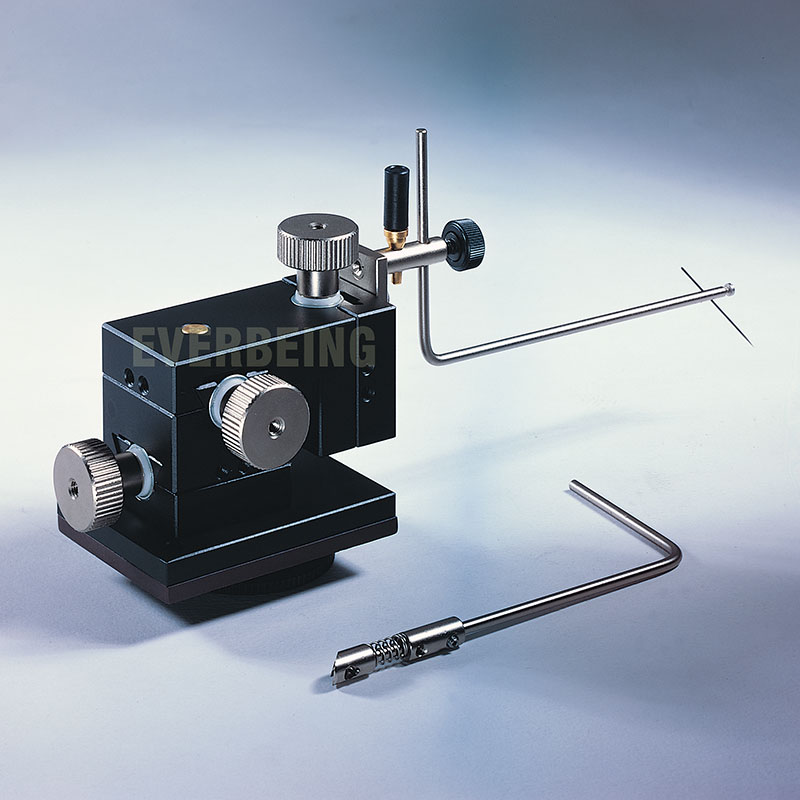

  • EB-700

    奕葉探針座EB-700 䲥尾式Dove Tail CP值是世界最高 內建鋁製軌道以降低成本同時如何在加工技術突破維持 ...

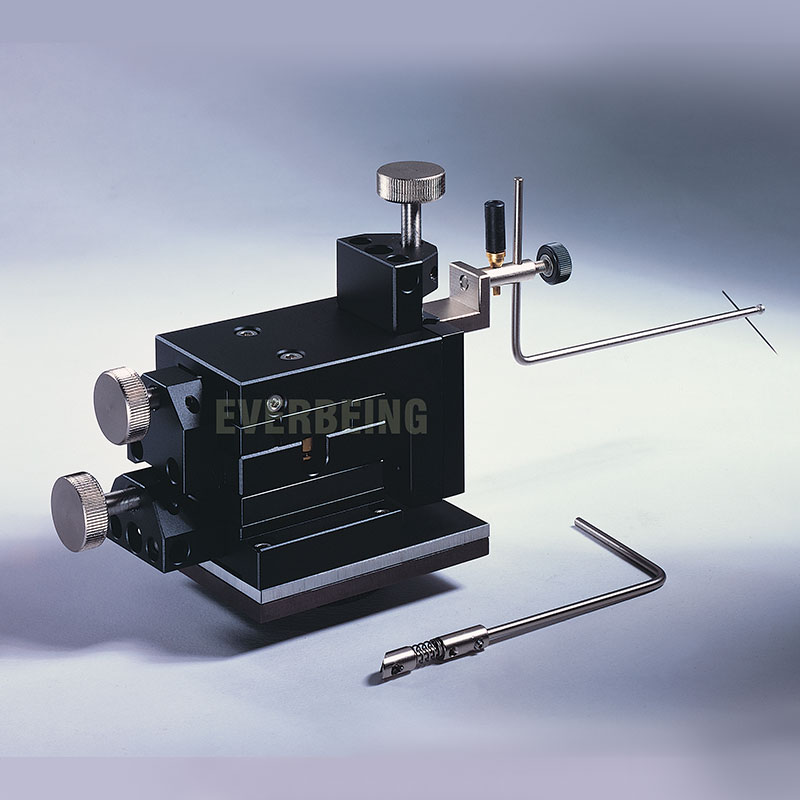

  • EB-050

    奕葉探針座EB-050 700nm鋼軌式 C/P值是世界最高 探針座的身體設計成較窄較小,可以在一個機台上一次放更 ...

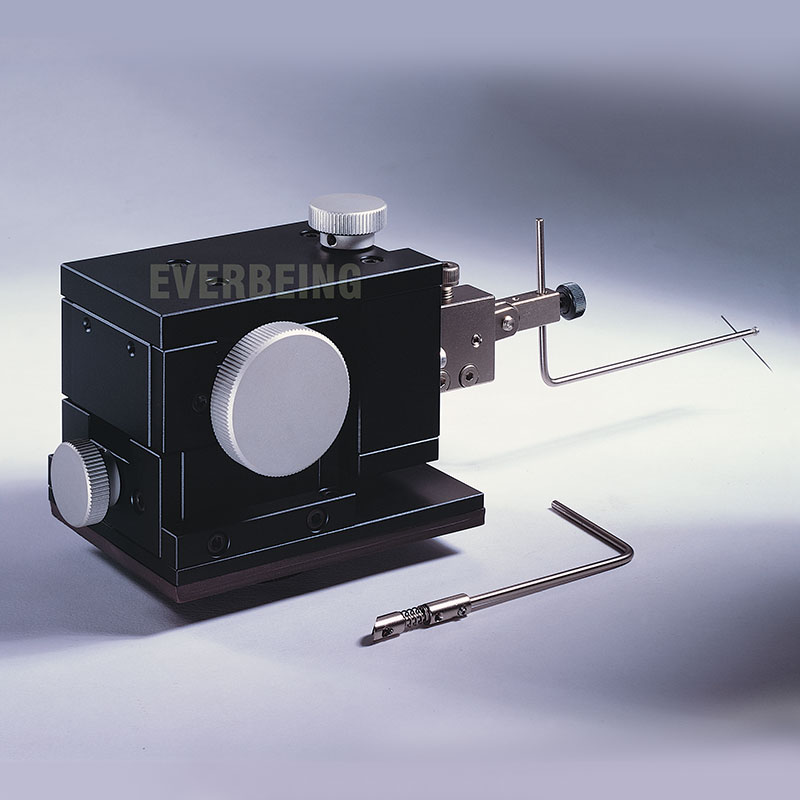

  • EB-005

    奕葉探針座EB-005 200TPI 200nm CP值是世界最高 重量較重,旋鈕轉動時,身體影響效應小探針駕馭感操控 ...
