PCB印刷電路板量測
國際市場商品已有30年驗證！
印刷電路板市場台灣市佔率70% ！
資深廠牌、專業顧問技術指導、 評價最高！
全方位整合網路分析儀、倍頻器、探針台、纜線、波導管、高頻探針、校正片量測應用。
因應客戶特殊應用訂做探針台及硬板/軟板夾治具！
針對客戶現場地板震動幅度來設計符合測試要求的防震桌！
配合客戶預算規劃探針台，商品出貨速度快，交貨前可申請借用探針台。裝機教育訓練時免費提供高頻探針與現場人員練習正確點針技能。
備品建庫充裕，售後服務有保障， 歡迎來本公司實驗室參觀及測試！
其它廠牌探針台改進及提升以符合人體操控性及穩定的電信量測環境
Open/Short 開路短路測試
TDR(Time Domain Reflactory) 時域反射測試
mmW 90GHz~140GHz 毫米波測試
世界獨特擁有技術的產品

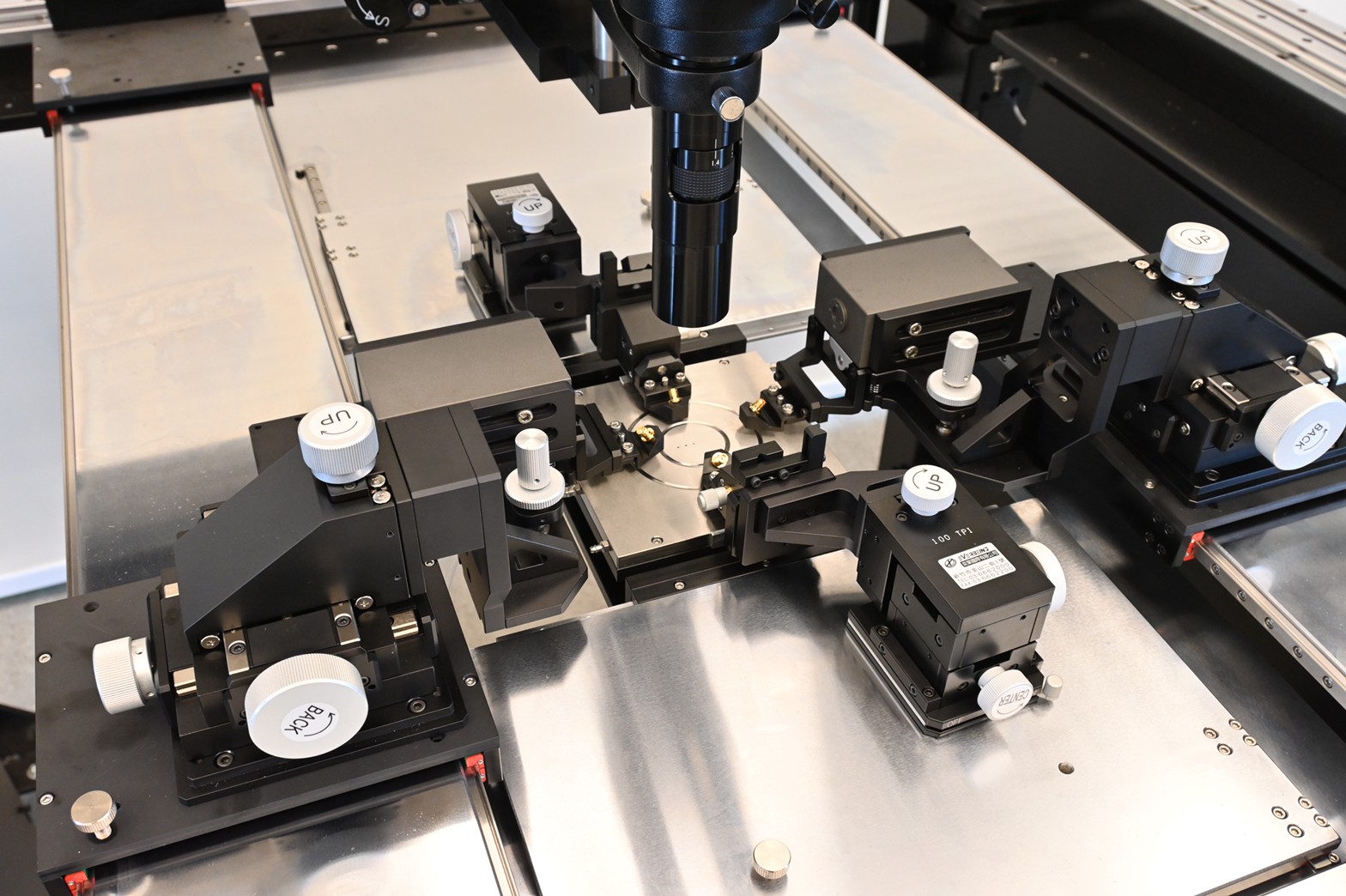

1.雙邊上四組高頻探針及下四組高頻探針，同時八組倍頻器進行量測。
2.同時四個方向正東正西正北正南，四組倍頻器及四組高頻探針進行量測。
3. 加壓,真空,溫度及濕度環境下進行量測
奕葉代理銷售高頻探針頭GGB產品 25年,擁有最完整的技術資料庫,原廠應用顧問的視訊會議諮詢,暢銷產品的庫存,產品的免費試用驗證以及產品的維修校正服務。
建議客戶先評估高頻探針頭的產品,再規劃自己的線路設計,這樣才不至於線路出來之後,而市場上找不到合用的高頻探針頭。
客戶必須考慮的因素
單邊或雙邊點針?
頻率有多高？
針尖是怎樣的組合？GSG,GS,SG
針尖彼此的間距是多少?
針尖的材質?BeCu or Tungsten
需要內建導波管？
需探針頭上同時灌入直流信號嗎?
需要在南北向排針灌入直流信號嗎?PGP PGPPGP PGPPGPPGP PPPPPPPPP
(也必須考慮匹配的電容及電阻)
需要考慮高溫環境下嗎？
需要考慮極低溫環境下嗎？
需要考慮磁場環境下嗎？
GGB PicoProbe高頻產品系列參考如下
• Model 50 (33 - 50 GHz / WR-22 waveguide input)
• Model 75 (50 to 75 GHz / WR-15 waveguide input)
• Model 90 (60 to 90 GHz / WR-12 waveguide input)
• Model 120 (75 to 110 GHz / WR-10 waveguide input)
• Model 140(90 to 140 GHz / WR-8 waveguide input)
• Model 170 (110 to 170 GHz / WR-6 waveguide input)
• Model 220 (140 to 220 GHz / WR-5 waveguide input)
Calibration Substrates (for probe tip calibration - available in 9 standard models)
Differential Calibration Substrates (for two, three or four port probe tip calibrations )
探針台評估時必須考慮以下項目
1.防震桌
來自於地的振動雜訊干擾,當探針站在電極上，防止針在電極上刮來刮去影響到彼此的接觸。信號進出頻率愈高愈是在意。客戶端經常出現的問題，這個實驗室以及整棟建築物在結構設計上就比較脆弱，很容易產生共振，當微小的震動來的時候，隨著樓層越高，震動到實驗室的現場位置被放大了更大。奕葉都會派工程師到現場量震動，機器進場前選擇適當的地點安裝！

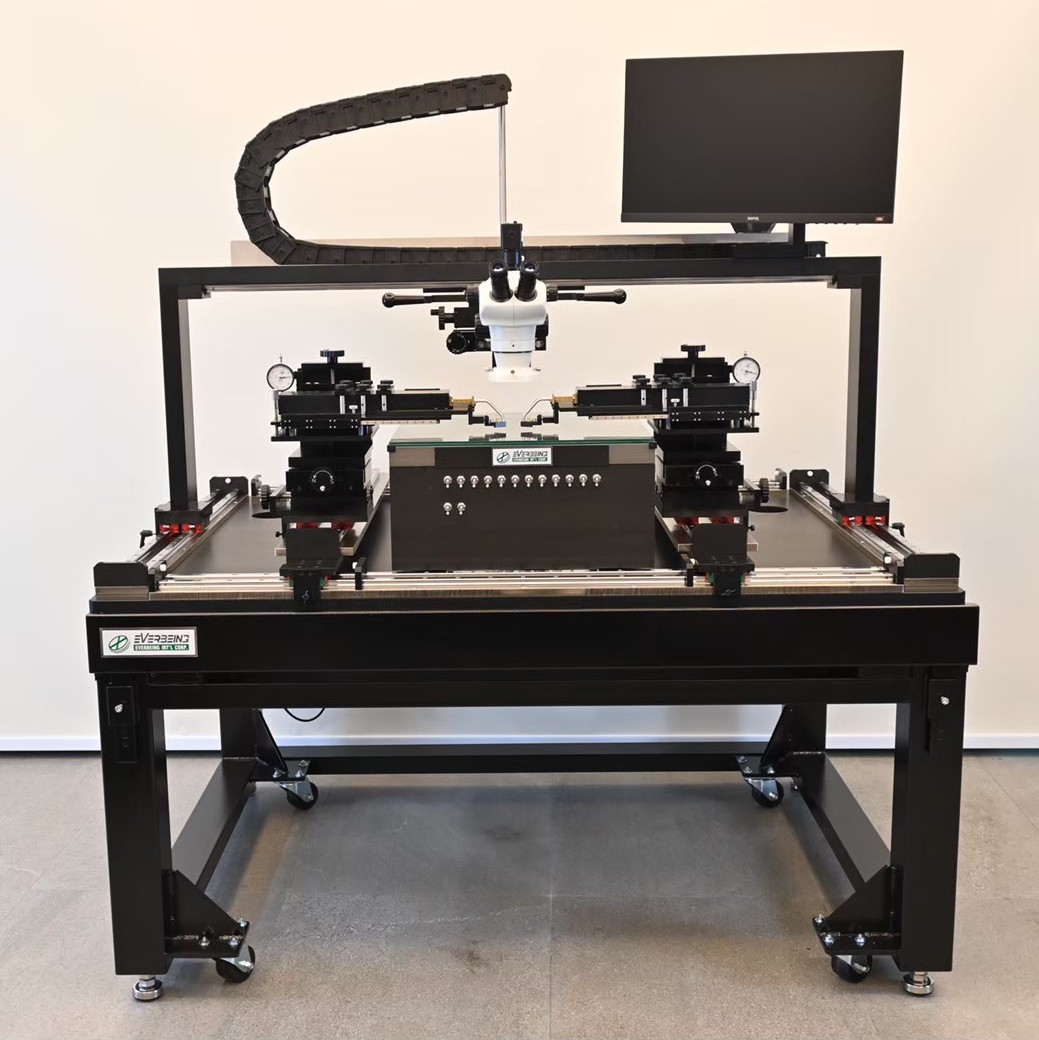

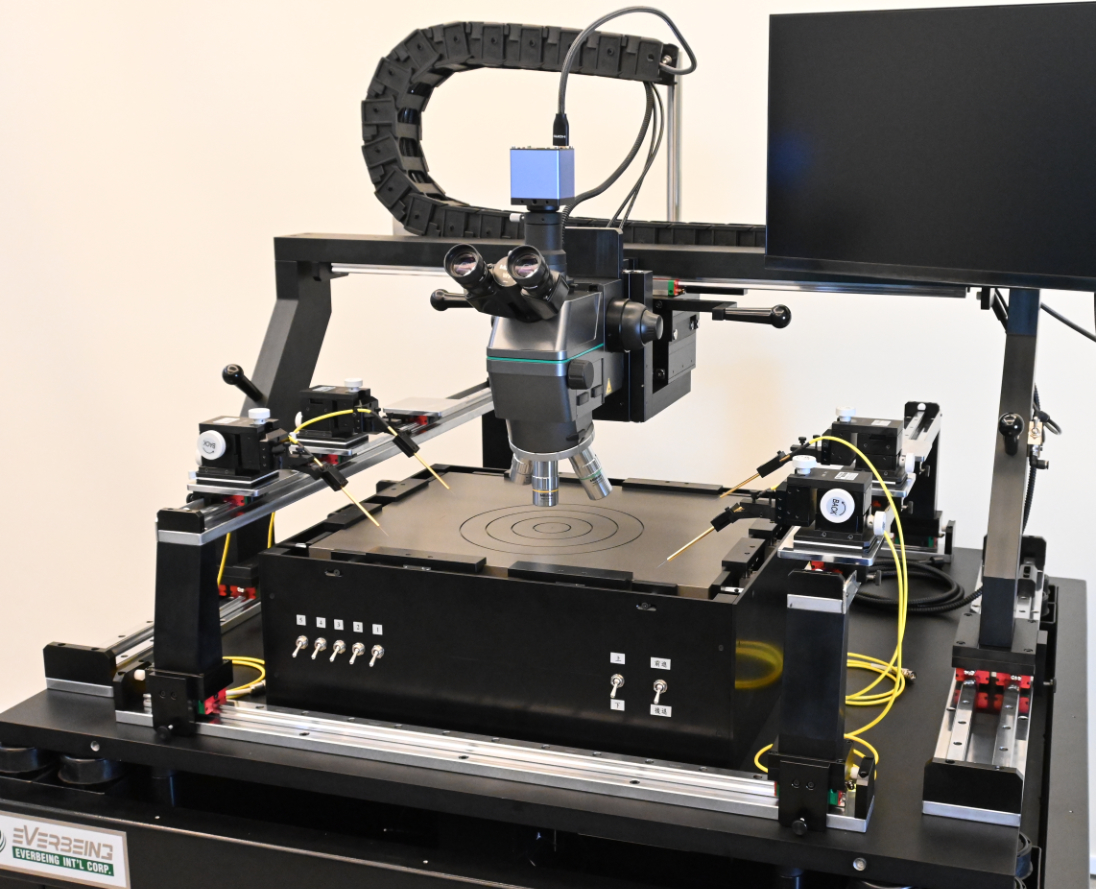

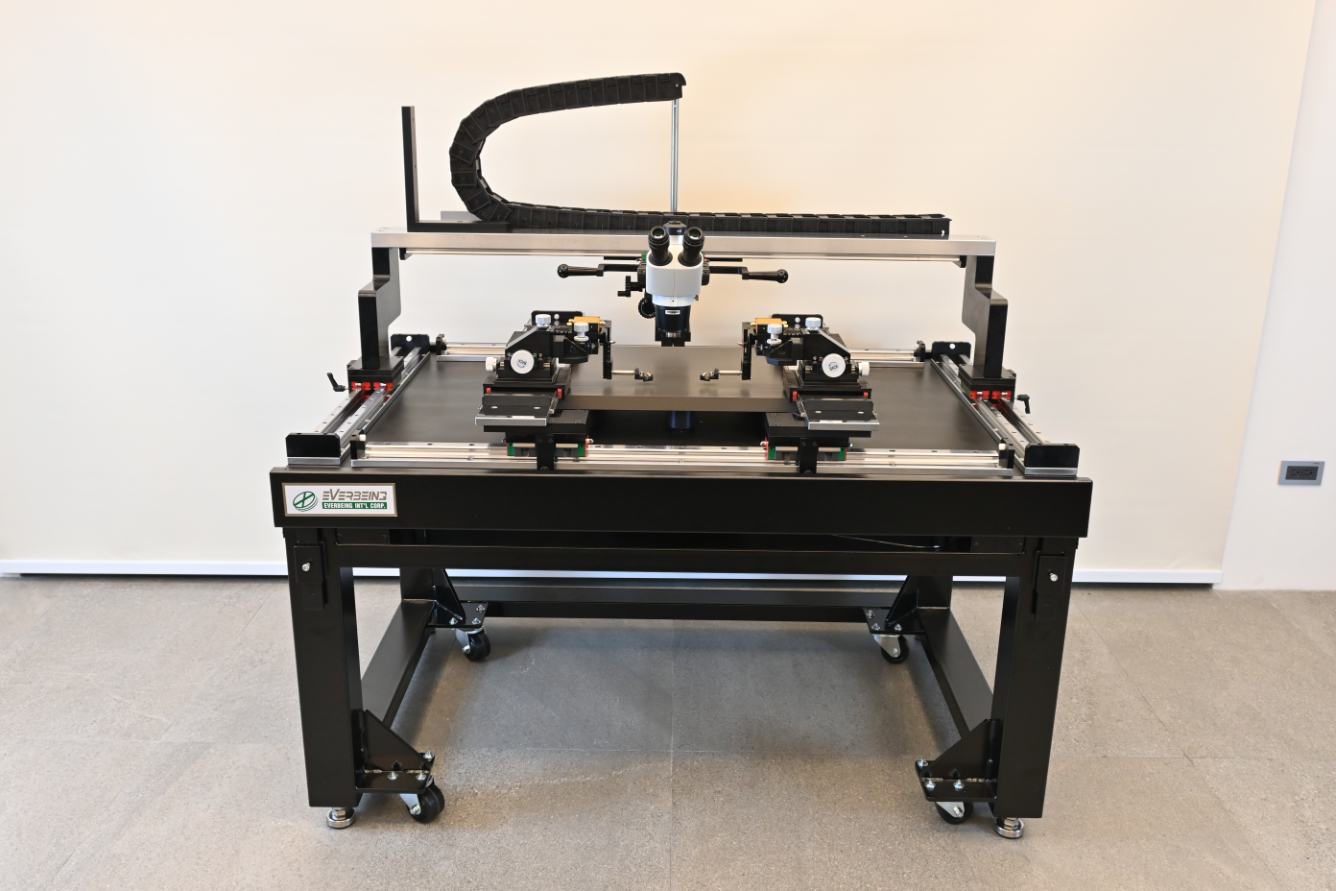

2.探針台
穏定的台體，硬體機械架構的強度與其重心配置。其次為載台的XY、Z滑台及顯微鏡XY功能、精度、穩定性及操控性都至關重要。
3.探針座
有別於直流量測的探針座，高頻量測時探針座本身的重心配置的穩定性要高之外，控制探針的機械調整精度必需1 micron 以上，下針後滑行距離可細膩調整到不同應用及材料所需的接觸應力。頻率愈高，間距愈窄，控制探針的每一步的步進量也需愈小。頻率在90GHz以上的架設,在探針座本身的穩定及精度之外，要將探針座背另外一個倍頻器一起規劃，出現了其他的挑戰，如何將大尺寸的倍頻器收納及超小倍頻器在瞬間產生大量的熱能的消散問題，設計上是一大考驗。
4.探針
探針是元件與儀器信號之間的直接硬體介面，廠牌的選用也會影響到量測結果的可靠及重複性，要選用美製品牌，國際市場驗證35年以上，校正資料庫巨集，可提供可靠之外，較深及較廣的後續量測諮詢。
